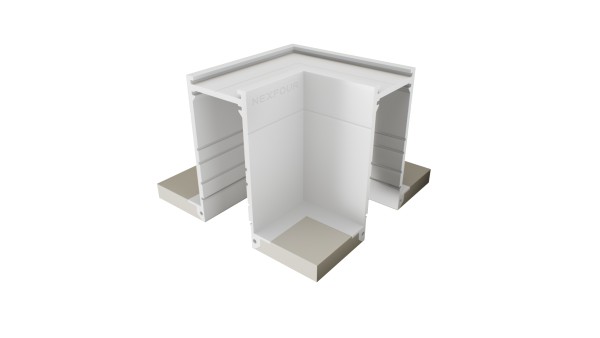

Schnellbau-Basiselement Trockenbau Ecke 90° Nolimit Plus

Schnellbau-Basiselement 90-Grad-Ecke NoLimit Plus / Gewerk Trockenbau

Entdecken Sie unser revolutionäres Schnellbau-Basiselement, das speziell für die hohen Ansprüche moderner Architektur entwickelt wurde. Dieses Element vereint Form und Funktion in perfekter Harmonie und bietet dabei eine kosteneffiziente Lösung. Unsere Innovation ermöglicht eine unsichtbare Optik mit hochwertigen Komponenten und senkt durch fortschrittliche Technik die Gesamtkosten—ein Gewinn für Architekten, Bauherren, Investoren, Handwerker und Bauleiter. Das Herzstück bildet ein äußerst stabiles Aluminiumprofil, das nahtlos mit einer Gipskartonplatte verbunden ist. Dies schafft die Grundlage für einen makellosen, minimalistischen Deckenspiegel. Die 90-Grad-Ecke erlaubt es, durchgängige Lichtlinien an der Decke zu realisieren, die sich nahtlos in das Gesamtdesign einfügen. Unsichtbar, rahmenlos und bündig sorgt sie für eine reine Ästhetik, die jedes Projekt auf ein neues Niveau hebt. Dank des präzisen Stecksystems lassen sich die Elemente einfach mit weiteren Basiselementen wie Lichtmodulen oder geraden Strecken kombinieren. Dieses System bietet unbegrenzte Gestaltungsmöglichkeiten und höchste Funktionalität—die ideale Lösung für visionäre Architekturprojekte, die technologische Perfektion mit elegantem Design vereinen.

Die Montage des Baukasten-Systems NoLimit Plus

Produktdatenblatt

Produkteigenschaften

Allgemeine Systemvorteile

• Innovatives, bündig in die Decke integriertes Lüftungs-System.
• Präzise und saubere Sichtkanten dank industrieller Vorfertigung.
• Ein aufgeräumtes und minimalistisches Deckenbild für moderne Architekturprojekte.
• Unsere Lösung bietet eine tolle unsichtbare Optik, hochwertige Komponenten und reduziert durch Innovation die Gesamtkosten – eine Win-Win-Situation für Architekten, Bauherren, Investoren, Handwerker und Bauleiter.

Sichere Funktionalität durch

• Werksseitig verklebte Aluprofile in der Gipskartonplatte für maximale Stabilität.
• Einfache Installation des Lüftungskastens durch Plug-and-Play.
• Unterstützung in der Planungsphase – kontaktieren Sie unser Expertenteam für maßgeschneiderte Lösungen.
• Schulungen vor Ort oder durch geschulte Fachhandwerker, um die perfekte Umsetzung für Architekten, Bauleiter und Bauherren zu gewährleisten.

Perfekte Ausrichtung und Montage

• Mehrere hintereinander angeordnete Luftauslässe, die durch das NoLimit Plus Schnellbauelement automatisch in exakter Flucht montiert werden.
• Die Konstruktion sorgt für optimale Geradlinigkeit und eine einheitliche, ansprechende Optik.

Effiziente und schnelle Montage

• Ein innovatives, nahtlos in die Decke integriertes Lüftungs-System.
• Sichere Verbindung der Module durch Passstifte für eine reibungslose Montage.

Qualität Made in Germany

Dieses System bietet eine durchdachte, architekturgerechte Lösung für anspruchsvolle Bauvorhaben.

Verbausituation

• Ideal für Trockenbaudecken, die höchste Ansprüche an Design und Optik stellen – und das bei schneller, kostensparender Montage.
• Perfekt geeignet für Komfortbereiche im Heiz- und Kühlbetrieb und für Feuchträume.

Anwendungsbereich

Verwaltungsgebäude, Industriegebäude, Großraumbüro, Schule, Hörsaal, Kindergarten, Hotel, Kantine, Versammlungsstätten, Krankenhaus, Arztpraxen, Kaufhäuser, Kinos, Theater, Rathaus, Tankstellen, Feuerwehr, Museum, Privatbereich

Technische Spezifikationen des Schnellbau-Basiselements Lüftung NoLimit Plus

Abmessungen: Details entnehmen Sie bitte dem Produktdatenblatt.
Material: Aluminiumprofil, verklebt mit 12,5mm GKFI-Gipskartonplatte oder 10mm GKF-Gipskartonplatte.
Dicke der Gipskartonplatte: 10mm oder 12,5mm (10mm bevorzugt für Heiz- und Kühldecken).
Oberfläche des Aluminiumprofils: Weiß RAL 9016 oder Schwarz RAL 9011.
Brandverhalten: A2 gemäß DIN 4102, nicht brennbar.
Lagerung: Trocken und geschützt.

Technische Details und Verarbeitung der Gipskartonplatte Diamant GKFI 12,5mm

Hersteller: Knauf
Material: GKFI
Eignung für Feuchträume: Ja
Brandverhalten: A2-s1,d0 (B) gemäß DIN EN 520
Wärmeleitfähigkeit: 0,3 W/(m·K) gemäß EN 12664
Baustoffklasse / Feuerwiderstand: A2 gemäß DIN 4102, nicht brennbar.
Weitere Informationen zu Verarbeitung und Oberflächenbehandlung finden Sie im Produktdatenblatt GKFI (siehe Downloads).

Technische Details und Verarbeitung  der Gipskartonplatte Thermoboard GKF 10mm

Hersteller: Knauf
Material: GKF
Eignung für Feuchträume: Nein
Brandverhalten: A2-s1,d0 (B) gemäß DIN EN 520
Wärmeleitfähigkeit: 0,3 W/(m·K) gemäß EN 12664
Baustoffklasse / Feuerwiderstand: A2 gemäß DIN 4102, nicht brennbar.
Detaillierte Informationen zur Verarbeitung und Oberflächenbehandlung finden Sie im Produktdatenblatt Thermoboard GKF (siehe Downloads).

Montageanweisungen

Die Montagevorgaben entnehmen Sie bitte dem Beiblatt, das Sie in den Produktbildern oder im Downloadbereich finden.

Lieferumfang

• NoLimit Plus Basiselement 90° Ecke
• Profilverbinder
• Spachtelkeder
• Endkappen

Recycling und Entsorgung

Demontage: Trennung der Gipskartonplatte vom Aluminiumprofil.
Gipskartonplatte: Entsorgung gemäß AVV 17 08 02 oder AVV 17 09 04.
Aluminiumprofil: Entsorgung gemäß AVV 17 04 02 oder AVV 12 01 03.

Downloads (siehe Download-Bereich)

Im Download-Bereich des Produkts finden Sie alle relevanten Planungsdokumente, die Ihnen bei der Auslegung und Installation helfen:

• Produktdaten
• CAD-Dateien
• Ausschreibungstexte
• Montageanleitung
• Planungsunterlagen für die Auslegung der Schnellbauelemente

  Effiziente Planung leicht gemacht

  Benötigen Sie Unterstützung? Kontaktieren Sie uns gerne direkt – wir stehen Ihnen zur Seite, um Ihre Planungsprozesse zu optimieren und wertvolle Zeit zu sparen.
